Zjawisko strumienia rozproszenia jako fundament detekcji nieciągłości w stalowych elementach maszyn

Zmęczenie materiału w stalowych detalach maszyn i elementach konstrukcyjnych rozwija się niepostrzeżenie pod wpływem powtarzających się obciążeń cyklicznych. Początkowym etapem degradacji jest powstawanie mikropęknięć, których wczesne wykrycie zapobiega nagłym awariom w funkcjonujących zakładach przemysłowych. Wykorzystanie zjawisk magnetycznych ułatwia identyfikację defektów niewidocznych dla nieuzbrojonego oka ludzkiego. Inspekcje opierające się na fizyce magnetyzmu stanowią podstawę utrzymania ruchu w sektorach chemicznym i petrochemicznym, gdzie integralność stali wprost decyduje o bezpieczeństwie całych instalacji.

Przeczytaj również: Dlaczego warto postawić na zabudowę WC laminatem HPL?

Zjawisko strumienia rozproszenia w obszarze nieciągłości

Podczas magnesowania badanego elementu ferromagnetycznego linie sił pola układają się w strukturze materiału w sposób ciągły i uporządkowany. Przebiegają one równolegle do sprawdzanej powierzchni, dopóki struktura stali pozostaje jednorodna. Sytuacja zmienia się diametralnie, gdy strumień magnetyczny napotyka na swojej drodze szczelinę, pęknięcie lub inną wadę o odmiennej przenikalności. Powietrze wypełniające defekt charakteryzuje się znacznie wyższym oporem magnetycznym niż otaczająca je lita stal węglowa.

Przeczytaj również: Jakimi metodami sprawdza się szczelność dachu?

Różnica oporów fizycznych wymusza zmianę toru linii sił pola, które muszą ominąć przeszkodę. Część z nich wygina się i wychodzi poza zarys badanego materiału, tworząc nad powierzchnią wady tak zwany strumień rozproszenia. Wielkość tego wycieku zależy bezpośrednio od geometrii pęknięcia oraz od jego położenia. Strumień rozproszenia pojawia się w sposób najbardziej wyraźny przy wadach otwartych na zewnątrz. Odpowiednio dobrane parametry magnesowania pozwalają wywołać to zjawisko również przy nieciągłościach podpowierzchniowych. Zasięg poprawnej detekcji obejmuje defekty ukryte na głębokości do dwóch lub maksymalnie trzech milimetrów pod licem materiału.

Przeczytaj również: Jakie efekty daje gięcie blach?

Mechanizm przyciągania cząstek i przygotowanie powierzchni

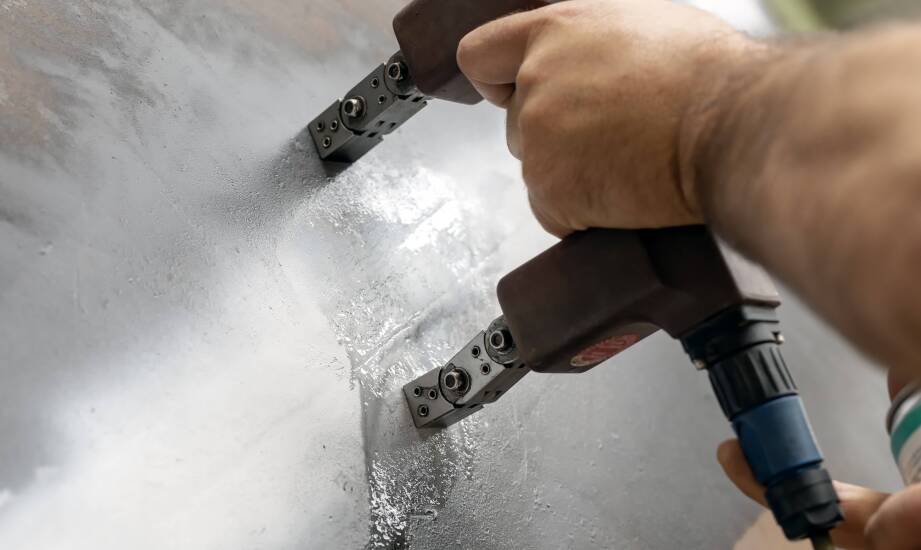

Wizualizacja wycieku strumienia magnetycznego wymaga zastosowania odpowiedniego wskaźnika wizualnego. Służą do tego drobne cząstki proszku ferromagnetycznego, które nanosi się na sprawdzany obszar na sucho lub w formie zawiesiny. Lokalne pole rozproszenia fizycznie przyciąga i zatrzymuje drobiny magnetyczne w miejscu występowania pęknięcia. Gromadzący się materiał tworzy wzdłuż krawędzi wady wyraźne skupisko, nazywane w nomenklaturze inspekcyjnej pryzmą proszku. Zarys ten precyzyjnie odwzorowuje kształt oraz orientację przestrzenną ujawnionej nieciągłości.

Fizyka opisanego mechanizmu narzuca ścisłe ograniczenia surowcowe dla badanych elementów. Metoda wymaga zastosowania na detalach wykonanych ze stali ferromagnetycznych, takich jak stale węglowe i wybrane stopy niskowęglowe. Badania struktur austenitycznych, stopów aluminium czy elementów miedzianych nie przyniosą pożądanego rezultatu ze względu na brak możliwości ich efektywnego namagnesowania. Kolejnym warunkiem koniecznym jest właściwe ukierunkowanie linii pola. System detekcji osiąga najwyższą czułość, gdy magnesowanie przebiega prostopadle do osi spodziewanej wady. Praktyka inżynierska zakłada wymuszanie pola w dwóch wzajemnie prostopadłych kierunkach.

Właściwie zaplanowane badania magnetyczno-proszkowe pozwalają weryfikować stan złączy spawanych w pracujących pod obciążeniem instalacjach rurociągowych. Sukces takiej inspekcji zależy od starannego przygotowania diagnozowanego detalu. Powierzchnia badana musi zostać dokładnie oczyszczona ze zgorzeliny, smarów oraz odprysków spawalniczych. Chropowatość lica nie blokuje całkowicie powstawania wskazań, ale silne nierówności generują fałszywe skupiska proszku utrudniające odczyt. Obecność warstw izolacyjnych lub lakierniczych pozostaje dopuszczalna, jeśli ich grubość nie przekracza 50 mikrometrów, co ułatwia przeniknięcie pola na zewnątrz i uformowanie się widocznej pryzmy.

Interpretacja wyników i decyzje eksploatacyjne

Zrozumienie zasad rządzących rozkładem sił pola ułatwia inżynierom kontroli jakości trafną ocenę formujących się na metalu wskazań. Umiejętność odróżnienia faktycznego pęknięcia zmęczeniowego od zjawisk pozornych pozwala uniknąć błędnego odrzucenia sprawnych technologicznie elementów. Analiza geometrii strumienia rozproszenia ułatwia szacowanie powagi wady, co stanowi obiektywny punkt wyjścia do planowania napraw spawalniczych lub dopuszczania konstrukcji do dalszej pracy.

W zespole Koli Sp. z o.o. zajmujemy się weryfikacją stanu technicznego urządzeń ciśnieniowych dla przemysłu petrochemicznego i energetycznego. Obserwujemy, że rygorystyczne trzymanie się wytycznych dotyczących parametrów magnesowania eliminuje ryzyko przeoczenia krytycznych mikropęknięć w trudnodostępnych węzłach. Właściwa interpretacja obrazów proszkowych przyspiesza proces decyzyjny, co zapewnia utrzymanie pełnej integralności wielkogabarytowych zbiorników oraz rurociągów poddawanych ekstremalnym obciążeniom zmęczeniowym.
