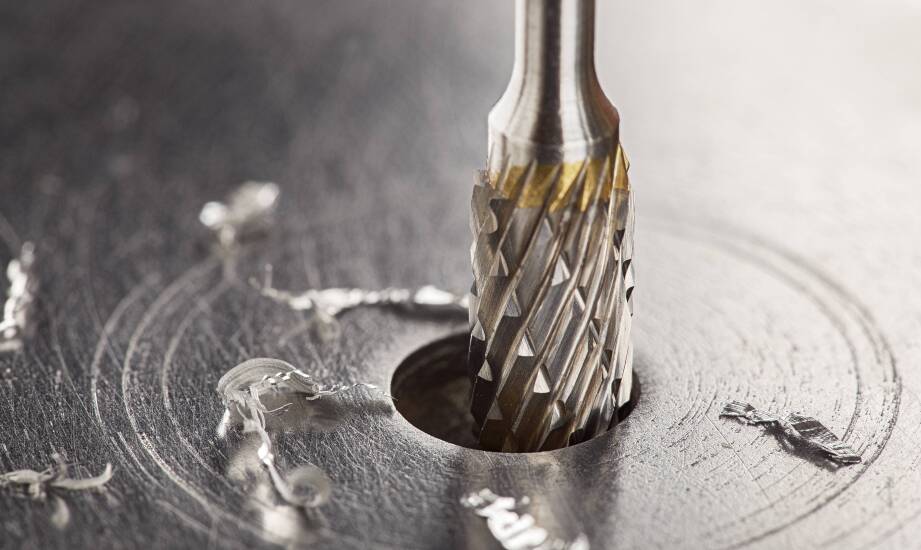

Gratowanie otworów po wierceniu — budowa narzędzia, typy ostrzy i granice zastosowania

Każda operacja wiercenia w metalu kończy się powstaniem zadzioru na krawędzi wlotu i wylotu. Naprężenia termiczne i mechaniczne towarzyszące skrawaniu powodują plastyczne płynięcie materiału pod naporem wiertła. Ostrze wypycha resztki metalu, tworząc nieregularny rant, który blokuje płynny montaż kolejnych elementów. Obecność takich pozostałości mocno komplikuje późniejsze gwintowanie i demaskuje brak precyzji w procesie wytwarzania. W codziennej praktyce firmy MM-TOOLS ŚPIEWAK obserwujemy, że pominięcie wykańczania krawędzi prowadzi do odrzucania detali przez działy kontroli jakości. Pozostawione fragmenty stopu mogą oderwać się w trakcie eksploatacji gotowego mechanizmu i zniszczyć ruchome części maszyny.

Przeczytaj również: Fotele gamingowe w różnych kolorach: jak wybrać idealny model do swojego wnętrza?

Budowa i parametry narzędzi do wykańczania krawędzi

Klasyczny sprzęt do ręcznego usuwania naddatku składa się z ergonomicznego trzonka oraz obrotowego ostrza. Rękojeść produkuje się najczęściej z lekkiego aluminium lub tworzyw sztucznych, co zapewnia stabilny chwyt podczas manewrowania nadgarstkiem. Samo ostrze skrawające wykonuje się z wytrzymałej stali szybkotnącej HSS albo jej wariantu z dodatkiem kobaltu HSSE. Geometria krawędzi tnącej bezpośrednio determinuje skuteczność zbierania materiału podczas ruchu obrotowego. Profilowane zęby przeznaczone do ciężkiej obróbki gładko radzą sobie z odcinaniem długiego wióra w twardej stali węglowej.

Przeczytaj również: Jakie korzyści płyną z używania poduszek hipoalergicznych?

Istotnym elementem konstrukcyjnym wielu modeli maszynowych pozostaje stożek prowadzący. Taki detal precyzyjnie centruje trzpień w osi wykonanego wcześniej kanału. Obecność stożka centrującego gwarantuje zachowanie równej fazy na całym obwodzie otworu. Średnica robocza konkretnego modelu wyznacza jego faktyczny zakres zastosowania w środowisku produkcyjnym. Standardowe warianty pokrywają średnice od zaledwie 1,5 milimetra do nawet 28 milimetrów, co pozwala obsłużyć większość projektów mechanicznych.

Przeczytaj również: Zapobieganie korozji w przemyśle – Jakie metody ochrony metali są najskuteczniejsze?

Rodzaj wykorzystanej stali decyduje o dopasowaniu sprzętu do konkretnego detalu. Uniwersalny stop HSS sprawdza się znakomicie przy pracy w miękkim aluminium, mosiądzu oraz przemysłowych tworzywach sztucznych. Obróbka twardej stali nierdzewnej wymaga z kolei zastosowania ostrzy powlekanych azotkiem tytanu (TiN). Dodatkowa powłoka znacząco wydłuża żywotność krawędzi skrawającej w trudnych warunkach cieplnych. Naszym klientom z regionu kujawsko-pomorskiego dobieramy przeważnie wersje kobaltowe, gdy w grę wchodzi obróbka stopów kwasoodpornych.

Typy konstrukcji i granice zastosowania w warsztacie

Podstawowy model ręczny ze stałym osadzeniem doskonale zdaje egzamin przy szybkich poprawkach w otworach przelotowych. Konstrukcja teleskopowa z regulowanym przedłużeniem pozwala natomiast dotrzeć do miejsc o utrudnionym dostępie. Wysuwane ramię umożliwia swobodne wygładzanie krawędzi w bardzo głębokich gniazdach ślepych. Seryjna obróbka metali wymaga z kolei przejścia na zautomatyzowane rozwiązania maszynowe. Rozprężny wariant typu EW 100 G pracuje bezpośrednio w gnieździe wrzeciona maszyny numerycznej. Narzędzie do CNC usuwa zadziory wlotowe i wylotowe w jednym zamocowaniu detalu.

Weryfikacja jakości wywierconego kanału opiera się na ocenie wzrokowej i dotykowej. Półprodukt kwalifikuje się do dodatkowej operacji, gdy pozostawiona krawędź jest ostra i stwarza ryzyko skaleczenia dłoni montera. Wyraźny sygnał ostrzegawczy stanowi też sytuacja, w której śruba nie wchodzi gładko w gniazdo. Obecność twardego zadzioru klinuje gwintownik i grozi trwałym uszkodzeniem maszyny. Frezowanie trzpieniowe również generuje głębokie i zaciśnięte pozostałości materiałowe, wymagające użycia masywniejszych ostrzy.

Zastosowania warsztatowe oraz zaawansowane procesy wytwórcze wymuszają stworzenie odpowiedniego zaplecza. Prawidłowo dobrany gratownik do otworów skutecznie likwiduje ryzyko zacięcia się współpracujących części mechanizmu. Asortyment wykorzystywany po wierceniu musi bezwzględnie odpowiadać twardości obrabianego fragmentu. Rozwiązania teleskopowe ratują sytuację w działach utrzymania ruchu, podczas gdy wersje maszynowe dominują na zrobotyzowanych liniach produkcyjnych.

Ostateczna decyzja o wyborze metody wygładzania rantu zależy od analizy specyfiki docelowego montażu. Ręczne ściąganie naddatku w zupełności wystarczy przy jednostkowej produkcji elementów z miękkich stopów. Twarde materiały węglowe wymuszają użycie powlekanych odpowiedników o zwiększonej odporności na ścieranie w wysokich temperaturach. Wielkoseryjna produkcja powtarzalnych części zyskuje na opłacalności dzięki wdrożeniu modułów rozprężnych stosowanych w nowoczesnych centrach obróbczych. Odpowiednie dopasowanie technologii do skomplikowania detalu zabezpiecza gwinty przed zerwaniem i przyspiesza proces budowy każdej maszyny.
